3D-OCRパッケージシステム TS-3D Imaging for 3D-OCR あらゆる3Dフォントに対応する汎用3Dビジョンシステム



ラミネートシート印刷検査パッケージシステム

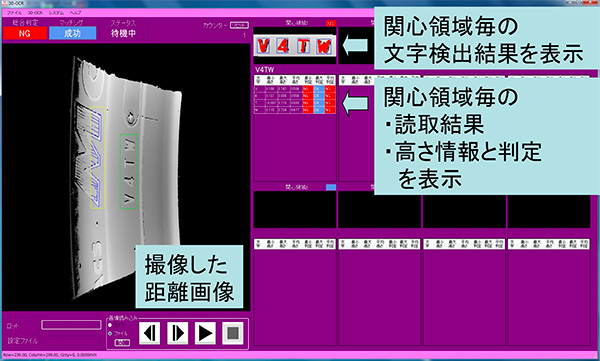

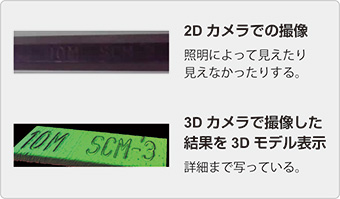

3D-OCRパッケージシステムは、従来の2Dカメラでは難しかった立体文字を3Dカメラで確実に捕捉し、高精度に読み取って文字認識することが可能です。



ラミネート包装

特長

  • 刻印文字などの凹凸を読み取って文字認識、同時に高精度で文字の高さ・深さを計測
  • ステップに沿って設定することで検査準備完了
  • OCR辞書への簡単文字登録(日本語対応)
  • 各種閾値の直感的な設定
  • 設定調整中にOCR/マッチング確認のテスト可能
  • 読取結果をネットワーク(Ethernet/RS232C)で送信

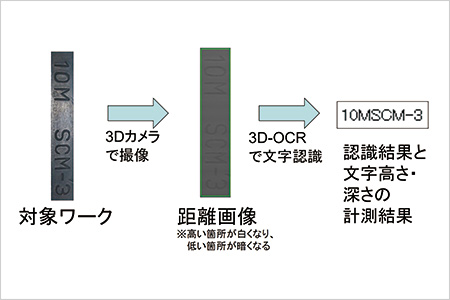

  • 刻印文字などの凹凸を読み取って文字認識
    同時に高精度な文字の高さ・深さ計測

    刻印文字などの凹凸を読み取って文字認識 同時に高精度な文字の高さ・深さ計測

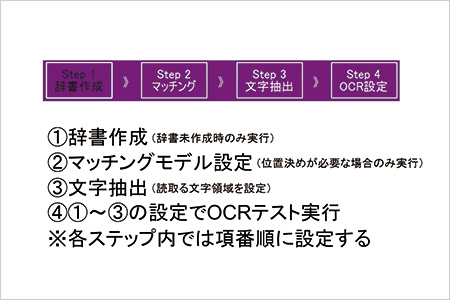

  • ステップに沿って設定することで検査準備完了

    ステップに沿って設定することで検査準備完了

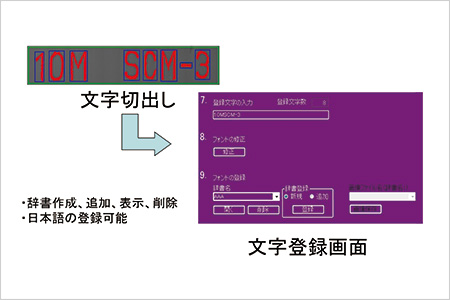

  • OCR辞書への簡単文字登録(日本語対応)

    OCR辞書への簡単文字登録(日本語対応)

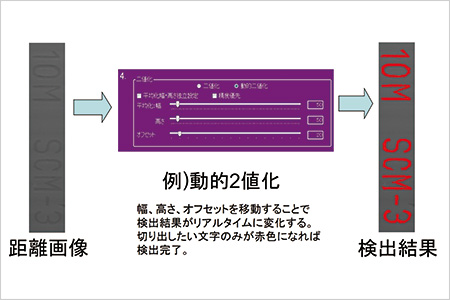

  • 各種閾値の直観的な設定

    各種閾値の直観的な設定

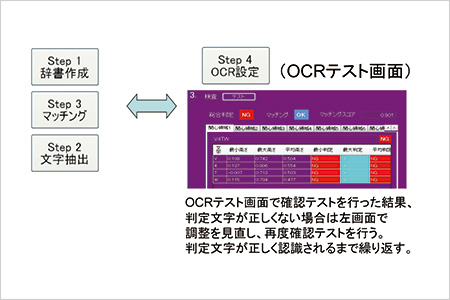

  • 設定調整中にOCR/マッチングの確認のテスト可能

    設定調整中にOCR/マッチングの確認のテスト可能

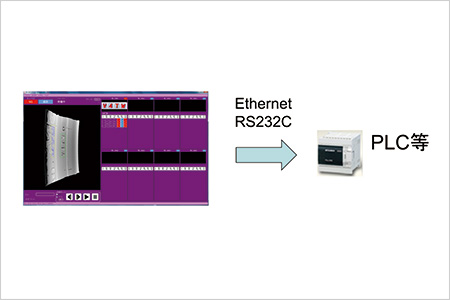

  • 読取結果をネットワーク(Ethernet/RS232C)で送信

    読取結果をネットワーク(Ethernet/RS232C)で送信

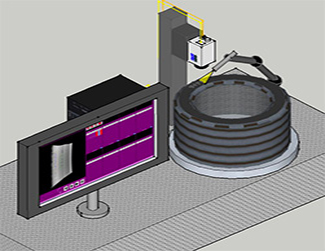

システム例 ― 回転しているタイヤの表面の文字の読み取り


3D-OCRシステム例 回転しているタイヤの表面の文字の読み取り

システム例動画


システム構成


    基本構成

  • 3D-OCRパッケージソフト
  • RangerE50(3Dカメラ)

    下記は別途購入が必要です

  • レーザー(撮影対象により選定)
  • レンズ(撮影対象により選定)
  • PC+モニター(運用形態・処理内容により選定)
  • 3Dカメラおよび3D-OCR調整(実施場所と内容により見積り)
  • 3Dカメラのカメラファイル作成(実施場所と内容により見積り)
  • 操作トレーニング(実施場所と内容により見積り)

    有料サポート

  • 電話/出張

検査装置/ソフトのオプション機能追加は別途見積りいたします。

導入~運用までの流れ

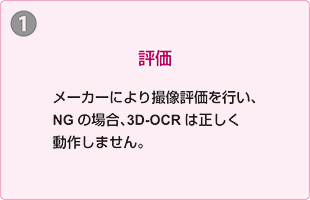

  • 1
  • 2
  • 3
  • 4

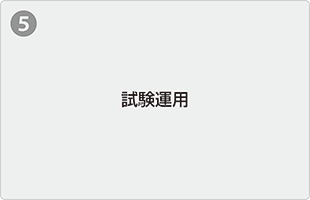

  • 5
  • 6

仕様


項目 内容
フォント 登録方式
辞書登録・設定方法 ステップ方式
位置・回転補正 マッチング方式
文字高さ判定 最大値、最小値、平均値
文字切り分け 自動/手動
認識領域数 8
画像 保存可
出力値 文字列、高さ判定、高さ最大値、高さ最小値、高さ平均値、ロット、カウント数、領域番号等
出力インターフェース RS232C、イーサネット(TCP)
